[법규] 내화구조 방화구조 방화구획

내화구조

화재에 견딜 수 있는 성능을 가진 구조로서 국토교통부령으로 정하는 기준에 적합한 구조_「건축법 시행령 제2조제8항」

건축물의 피난ㆍ방화구조 등의 기준에 관한 규칙 ( 약칭: 건축물방화구조규칙 )

제3조(내화구조) 영 제2조제7호에서 “국토교통부령으로 정하는 기준에 적합한 구조”란 다음 각 호의 어느 하나에 해당하는 것을 말한다. <개정 2000. 6. 3., 2005. 7. 22., 2006. 6. 29., 2008. 3. 14., 2008. 7. 21., 2010. 4. 7., 2013. 3. 23., 2019. 8. 6., 2021. 8. 27., 2021. 12. 23.>
1. 벽의 경우에는 다음 각 목의 어느 하나에 해당하는 것
가. 철근콘크리트조 또는 철골철근콘크리트조로서 두께가 10센티미터 이상인 것
나. 골구를 철골조로 하고 그 양면을 두께 4센티미터 이상의 철망모르타르(그 바름바탕을 불연재료로 한 것으로 한정한다. 이하 이 조에서 같다) 또는 두께 5센티미터 이상의 콘크리트블록ㆍ벽돌 또는 석재로 덮은 것
다. 철재로 보강된 콘크리트블록조ㆍ벽돌조 또는 석조로서 철재에 덮은 콘크리트블록등의 두께가 5센티미터 이상인 것
라. 벽돌조로서 두께가 19센티미터 이상인 것
마. 고온ㆍ고압의 증기로 양생된 경량기포 콘크리트패널 또는 경량기포 콘크리트블록조로서 두께가 10센티미터 이상인 것
2. 외벽 중 비내력벽인 경우에는 제1호에도 불구하고 다음 각 목의 어느 하나에 해당하는 것
가. 철근콘크리트조 또는 철골철근콘크리트조로서 두께가 7센티미터 이상인 것
나. 골구를 철골조로 하고 그 양면을 두께 3센티미터 이상의 철망모르타르 또는 두께 4센티미터 이상의 콘크리트블록ㆍ벽돌 또는 석재로 덮은 것
다. 철재로 보강된 콘크리트블록조ㆍ벽돌조 또는 석조로서 철재에 덮은 콘크리트블록등의 두께가 4센티미터 이상인 것
라. 무근콘크리트조ㆍ콘크리트블록조ㆍ벽돌조 또는 석조로서 그 두께가 7센티미터 이상인 것
3. 기둥의 경우에는 그 작은 지름이 25센티미터 이상인 것으로서 다음 각 목의 어느 하나에 해당하는 것. 다만, 고강도 콘크리트(설계기준강도가 50MPa 이상인 콘크리트를 말한다. 이하 이 조에서 같다)를 사용하는 경우에는 국토교통부장관이 정하여 고시하는 고강도 콘크리트 내화성능 관리기준에 적합해야 한다.
가. 철근콘크리트조 또는 철골철근콘크리트조
나. 철골을 두께 6센티미터(경량골재를 사용하는 경우에는 5센티미터)이상의 철망모르타르 또는 두께 7센티미터 이상의 콘크리트블록ㆍ벽돌 또는 석재로 덮은 것
다. 철골을 두께 5센티미터 이상의 콘크리트로 덮은 것
4. 바닥의 경우에는 다음 각 목의 어느 하나에 해당하는 것
가. 철근콘크리트조 또는 철골철근콘크리트조로서 두께가 10센티미터 이상인 것
나. 철재로 보강된 콘크리트블록조ㆍ벽돌조 또는 석조로서 철재에 덮은 콘크리트블록등의 두께가 5센티미터 이상인 것
다. 철재의 양면을 두께 5센티미터 이상의 철망모르타르 또는 콘크리트로 덮은 것
5. 보(지붕틀을 포함한다)의 경우에는 다음 각 목의 어느 하나에 해당하는 것. 다만, 고강도 콘크리트를 사용하는 경우에는 국토교통부장관이 정하여 고시하는 고강도 콘크리트내화성능 관리기준에 적합해야 한다.
가. 철근콘크리트조 또는 철골철근콘크리트조
나. 철골을 두께 6센티미터(경량골재를 사용하는 경우에는 5센티미터)이상의 철망모르타르 또는 두께 5센티미터 이상의 콘크리트로 덮은 것
다. 철골조의 지붕틀(바닥으로부터 그 아랫부분까지의 높이가 4미터 이상인 것에 한한다)로서 바로 아래에 반자가 없거나 불연재료로 된 반자가 있는 것
6. 지붕의 경우에는 다음 각 목의 어느 하나에 해당하는 것
가. 철근콘크리트조 또는 철골철근콘크리트조
나. 철재로 보강된 콘크리트블록조ㆍ벽돌조 또는 석조
다. 철재로 보강된 유리블록 또는 망입유리(두꺼운 판유리에 철망을 넣은 것을 말한다)로 된 것
7. 계단의 경우에는 다음 각 목의 어느 하나에 해당하는 것
가. 철근콘크리트조 또는 철골철근콘크리트조
나. 무근콘크리트조ㆍ콘크리트블록조ㆍ벽돌조 또는 석조
다. 철재로 보강된 콘크리트블록조ㆍ벽돌조 또는 석조
라. 철골조
8. 「과학기술분야 정부출연연구기관 등의 설립ㆍ운영 및 육성에 관한 법률」 제8조에 따라 설립된 한국건설기술연구원의 장(이하 “한국건설기술연구원장”이라 한다)이 국토교통부장관이 정하여 고시하는 방법에 따라 품질을 시험한 결과 별표 1에 따른 성능기준에 적합할 것
9. 다음 각 목의 어느 하나에 해당하는 것으로서 한국건설기술연구원장이 국토교통부장관으로부터 승인받은 기준에 적합한 것으로 인정하는 것
가. 한국건설기술연구원장이 인정한 내화구조 표준으로 된 것
나. 한국건설기술연구원장이 인정한 성능설계에 따라 내화구조의 성능을 검증할 수 있는 구조로 된 것
10. 한국건설기술연구원장이 제27조제1항에 따라 정한 인정기준에 따라 인정하는 것





방화구조

화염의 확산을 막을 수 있는 성능을 가진 구조로서 국토교통부령으로 정하는 기준에 적합한 구조 _「건축법 시행령 제2조제9항」



건축물의 피난ㆍ방화구조 등의 기준에 관한 규칙 ( 약칭: 건축물방화구조규칙 )

제4조(방화구조) 영 제2조제8호에서 “국토교통부령으로 정하는 기준에 적합한 구조”란 다음 각 호의 어느 하나에 해당하는 것을 말한다. <개정 2005. 7. 22., 2008. 3. 14., 2010. 4. 7., 2013. 3. 23., 2019. 8. 6., 2022. 2. 10.>
1.철망모르타르로서 그 바름두께가 2센티미터 이상인 것
2. 석고판 위에 시멘트모르타르 또는 회반죽을 바른 것으로서 그 두께의 합계가 2.5센티미터 이상인 것
3. 시멘트모르타르 위에 타일을 붙인 것으로서 그 두께의 합계가 2.5센티미터 이상인 것
4. 삭제 <2010. 4. 7.>
5. 삭제 <2010. 4. 7.>
6. 심벽에 흙으로 맞벽치기한 것
7. 「산업표준화법」에 따른 한국산업표준(이하 “한국산업표준”이라 한다)에 따라 시험한 결과 방화 2급 이상에 해당하는 것







방화구획

 법 제49조제2항 본문에 따라  주요구조부가 내화구조 또는 불연재료로 된 건축물로서 연면적이 1천 제곱미터를 넘는 것은 국토교통부령으로 정하는 기준에 따라 다음 각 호의 구조물로 구획 _「건축법 시행령 제46조제1항」

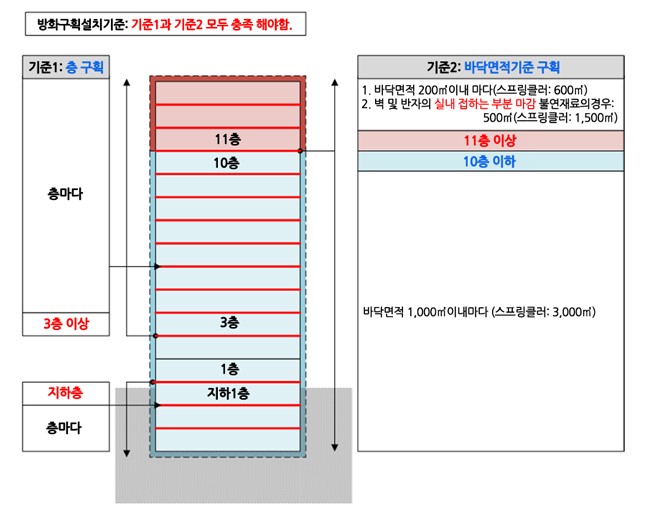

방화구획의 설치기준의 개념(피난방화규칙 제14조 제1항 참조) Ⓒ이재인

건축법

제49조(건축물의 피난시설 및 용도제한 등) ② 대통령령으로 정하는 용도 및 규모의 건축물의 안전ㆍ위생 및 방화(防火) 등을 위하여 필요한 용도 및 구조의 제한, 방화구획(防火區劃), 화장실의 구조, 계단ㆍ출입구, 거실의 반자 높이, 거실의 채광ㆍ환기, 배연설비와 바닥의 방습 등에 관하여 필요한 사항은 국토교통부령으로 정한다. 다만, 대규모 창고시설 등 대통령령으로 정하는 용도 및 규모의 건축물에 대해서는 방화구획 등 화재 안전에 필요한 사항을
국토교통부령으로 별도로 정할 수 있다.
<개정 2013. 3. 23., 2019. 4. 23., 2021. 10. 19.>



건축법 시행령

제46조(방화구획 등의 설치) ① 법 제49조제2항 본문에 따라 주요구조부가 내화구조 또는 불연재료로 된 건축물로서 연면적이 1천 제곱미터를 넘는 것은 국토교통부령으로 정하는 기준에 따라 다음 각 호의 구조물로 구획(이하 “방화구획”이라 한다)을 해야 한다. 다만, 「원자력안전법」 제2조제8호 및 제10호에 따른 원자로 및 관계시설은 같은 법에서 정하는 바에 따른다. <개정 2020. 10. 8., 2022. 4. 29.>
1. 내화구조로 된 바닥 및 벽
2. 제64조제1항제1호ㆍ제2호에 따른 방화문 또는 자동방화셔터(국토교통부령으로 정하는 기준에 적합한 것을 말한다. 이하 같다)
② 다음 각 호에 해당하는 건축물의 부분에는 제1항을 적용하지 않거나 그 사용에 지장이 없는 범위에서 제1항을 완화하여 적용할 수 있다. <개정 2010. 2. 18., 2017. 2. 3., 2019. 8. 6., 2020. 10. 8., 2022. 4. 29., 2023. 5. 15.>
1. 문화 및 집회시설(동ㆍ식물원은 제외한다), 종교시설, 운동시설 또는 장례시설의 용도로 쓰는 거실로서 시선 및 활동공간의 확보를 위하여 불가피한 부분
2. 물품의 제조ㆍ가공 및 운반 등(보관은 제외한다)에 필요한 고정식 대형 기기(器機) 또는 설비의 설치를 위하여 불가피한 부분. 다만, 지하층인 경우에는 지하층의 외벽 한쪽 면(지하층의 바닥면에서 지상층 바닥 아래면까지의 외벽 면적 중 4분의 1 이상이 되는 면을 말한다) 전체가 건물 밖으로 개방되어 보행과 자동차의 진입ㆍ출입이 가능한 경우로 한정한다.
3. 계단실ㆍ복도 또는 승강기의 승강장 및 승강로로서 그 건축물의 다른 부분과 방화구획으로 구획된 부분. 다만, 해당 부분에 위치하는 설비배관 등이 바닥을 관통하는 부분은 제외한다.
4. 건축물의 최상층 또는 피난층으로서 대규모 회의장ㆍ강당ㆍ스카이라운지ㆍ로비 또는 피난안전구역 등의 용도로 쓰는 부분으로서 그 용도로 사용하기 위하여 불가피한 부분
5. 복층형 공동주택의 세대별 층간 바닥 부분
6. 주요구조부가 내화구조 또는 불연재료로 된 주차장
7. 단독주택, 동물 및 식물 관련 시설 또는 국방ㆍ군사시설(집회, 체육, 창고 등의 용도로 사용되는 시설만 해당한다)로 쓰는 건축물
8. 건축물의 1층과 2층의 일부를 동일한 용도로 사용하며 그 건축물의 다른 부분과 방화구획으로 구획된 부분(바닥면적의 합계가 500제곱미터 이하인 경우로 한정한다)
③ 건축물 일부의 주요구조부를 내화구조로 하거나 제2항에 따라 건축물의 일부에 제1항을 완화하여 적용한 경우에는 내화구조로 한 부분 또는 제1항을 완화하여 적용한 부분과 그 밖의 부분을 방화구획으로 구획하여야 한다. <개정 2018. 9. 4.>
④ 공동주택 중 아파트로서 4층 이상인 층의 각 세대가 2개 이상의 직통계단을 사용할 수 없는 경우에는 발코니(발코니의 외부에 접하는 경우를 포함한다)에 인접 세대와 공동으로 또는 각 세대별로 다음 각 호의 요건을 모두 갖춘 대피공간을 하나 이상 설치해야 한다. 이 경우 인접 세대와 공동으로 설치하는 대피공간은 인접 세대를 통하여 2개 이상의 직통계단을 쓸 수 있는 위치에 우선 설치되어야 한다. <개정 2013. 3. 23., 2020. 10. 8., 2023. 9. 12.>
1. 대피공간은 바깥의 공기와 접할 것
2. 대피공간은 실내의 다른 부분과 방화구획으로 구획될 것
3. 대피공간의 바닥면적은 인접 세대와 공동으로 설치하는 경우에는 3제곱미터 이상, 각 세대별로 설치하는 경우에는 2제곱미터 이상일 것
4. 국토교통부장관이 정하는 기준에 적합할 것
⑤ 제4항에도 불구하고 아파트의 4층 이상인 층에서 발코니(제4호의 경우에는 발코니의 외부에 접하는 경우를 포함한다)에 다음 각 호의 어느 하나에 해당하는 구조 또는 시설을 갖춘 경우에는 대피공간을 설치하지 않을 수 있다. <개정 2010. 2. 18., 2013. 3. 23., 2014. 8. 27., 2018. 9. 4., 2021. 8. 10., 2023. 9. 12.>
1. 발코니와 인접 세대와의 경계벽이 파괴하기 쉬운 경량구조 등인 경우
2. 발코니의 경계벽에 피난구를 설치한 경우
3. 발코니의 바닥에 국토교통부령으로 정하는 하향식 피난구를 설치한 경우
                                                            -> 소방시설 성능위주설계를 한다면 대피공간을 설치해야함
4. 국토교통부장관이 제4항에 따른 대피공간과 동일하거나 그 이상의 성능이 있다고 인정하여 고시하는 구조 또는 시설(이하 이 호에서 “대체시설”이라 한다)을 갖춘 경우. 이 경우 국토교통부장관은 대체시설의 성능에 대해 미리 「과학기술분야 정부출연연구기관 등의 설립ㆍ운영 및 육성에 관한 법률」 제8조제1항에 따라 설립된 한국건설기술연구원(이하 “한국건설기술연구원”이라 한다)의 기술검토를 받은 후 고시해야 한다.
⑥ 요양병원, 정신병원, 「노인복지법」 제34조제1항제1호에 따른 노인요양시설(이하 “노인요양시설”이라 한다), 장애인 거주시설 및 장애인 의료재활시설의 피난층 외의 층에는 다음 각 호의 어느 하나에 해당하는 시설을 설치하여야 한다. <신설 2015. 9. 22., 2018. 9. 4.>
1. 각 층마다 별도로 방화구획된 대피공간
2. 거실에 접하여 설치된 노대등
3. 계단을 이용하지 아니하고 건물 외부의 지상으로 통하는 경사로 또는 인접 건축물로 피난할 수 있도록 설치하는 연결복도 또는 연결통로
⑦ 법 제49조제2항 단서에서 “대규모 창고시설 등 대통령령으로 정하는 용도 및 규모의 건축물”이란 제2항제2호에 해당하여 제1항을 적용하지 않거나 완화하여 적용하는 부분이 포함된 창고시설을 말한다. <신설 2022. 4. 29.>
[전문개정 2008. 10. 29.][제목개정 2015. 9. 22.]



건축물의 피난ㆍ방화구조 등의 기준에 관한 규칙 ( 약칭: 건축물방화구조규칙 )

제14조(방화구획의 설치기준) ①영 제46조제1항 각 호 외의 부분 본문에 따라 건축물에 설치하는 방화구획은 다음 각 호의 기준에 적합해야 한다. <개정 2010. 4. 7., 2019. 8. 6., 2021. 3. 26.>
1. 10층 이하의 층은 바닥면적 1천제곱미터(스프링클러 기타 이와 유사한 자동식 소화설비를 설치한 경우에는 바닥면적 3천제곱미터)이내마다 구획할 것
2. 매층마다 구획할 것. 다만, 지하 1층에서 지상으로 직접 연결하는 경사로 부위는 제외한다.
3. 11층 이상의 층은 바닥면적 200제곱미터(스프링클러 기타 이와 유사한 자동식 소화설비를 설치한 경우에는 600제곱미터)이내마다 구획할 것. 다만, 벽 및 반자의 실내에 접하는 부분의 마감을 불연재료로 한 경우에는 바닥면적 500제곱미터(스프링클러 기타 이와 유사한 자동식 소화설비를 설치한 경우에는 1천500제곱미터)이내마다 구획하여야 한다.
4. 필로티나 그 밖에 이와 비슷한 구조(벽면적의 2분의 1 이상이 그 층의 바닥면에서 위층 바닥 아래면까지 공간으로 된 것만 해당한다)의 부분을 주차장으로 사용하는 경우 그 부분은 건축물의 다른 부분과 구획할 것
②제1항에 따른 방화구획은 다음 각 호의 기준에 적합하게 설치해야 한다. <개정 2003. 1. 6., 2005. 7. 22., 2006. 6. 29., 2008. 3. 14., 2010. 4. 7., 2012. 1. 6., 2013. 3. 23., 2019. 8. 6., 2021. 3. 26., 2021. 12. 23.>
1. 영 제46조에 따른 방화구획으로 사용하는 60+방화문 또는 60분방화문은 언제나 닫힌 상태를 유지하거나 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 것. 다만, 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 수 없는 경우에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다.
2. 외벽과 바닥 사이에 틈이 생긴 때나 급수관ㆍ배전관 그 밖의 관이 방화구획으로 되어 있는 부분을 관통하는 경우 그로 인하여 방화구획에 틈이 생긴 때에는 그 틈을 별표 1 제1호에 따른 내화시간(내화채움성능이 인정된 구조로 메워지는 구성 부재에 적용되는 내화시간을 말한다) 이상 견딜 수 있는 내화채움성능이 인정된 구조로 메울 것
가. 삭제 <2021. 3. 26.>
나. 삭제 <2021. 3. 26.>
3. 환기ㆍ난방 또는 냉방시설의 풍도가 방화구획을 관통하는 경우에는 그 관통부분 또는 이에 근접한 부분에 다음 각 목의 기준에 적합한 댐퍼를 설치할 것. 다만, 반도체공장건축물로서 방화구획을 관통하는 풍도의 주위에 스프링클러헤드를 설치하는 경우에는 그렇지 않다.
가. 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 것. 다만, 주방 등 연기가 항상 발생하는 부분에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다.
나. 국토교통부장관이 정하여 고시하는 비차열(非遮熱) 성능 및 방연성능 등의 기준에 적합할 것
다. 삭제 <2019. 8. 6.>
라. 삭제 <2019. 8. 6.>
4. 영 제46조제1항제2호 및 제81조제5항제5호에 따라 설치되는 자동방화셔터는 다음 각 목의 요건을 모두 갖출 것. 이 경우 자동방화셔터의 구조 및 성능기준 등에 관한 세부사항은 국토교통부장관이 정하여 고시한다.
가. 피난이 가능한 60분+ 방화문 또는 60분 방화문으로부터 3미터 이내에 별도로 설치할 것
나. 전동방식이나 수동방식으로 개폐할 수 있을 것
다. 불꽃감지기 또는 연기감지기 중 하나와 열감지기를 설치할 것
라. 불꽃이나 연기를 감지한 경우 일부 폐쇄되는 구조일 것
마. 열을 감지한 경우 완전 폐쇄되는 구조일 것
③ 영 제46조제1항제2호에서 “국토교통부령으로 정하는 기준에 적합한 것”이란 한국건설기술연구원장이 국토교통부장관이 정하여 고시하는 바에 따라 다음 각 호의 사항을 모두 인정한 것을 말한다. <신설 2019. 8. 6., 2021. 3. 26.>
1. 생산공장의 품질 관리 상태를 확인한 결과 국토교통부장관이 정하여 고시하는 기준에 적합할 것
2. 해당 제품의 품질시험을 실시한 결과 비차열 1시간 이상의 내화성능을 확보하였을 것
④ 영 제46조제5항제3호에 따른 하향식 피난구(덮개, 사다리, 승강식피난기 및 경보시스템을 포함한다)의 구조는 다음 각 호의 기준에 적합하게 설치해야 한다. <신설 2010. 4. 7., 2019. 8. 6., 2021. 3. 26., 2022. 4. 29.>
1. 피난구의 덮개(덮개와 사다리, 승강식피난기 또는 경보시스템이 일체형으로 구성된 경우에는 그 사다리, 승강식피난기 또는 경보시스템을 포함한다)는 품질시험을 실시한 결과 비차열 1시간 이상의 내화성능을 가져야 하며, 피난구의 유효 개구부 규격은 직경 60센티미터 이상일 것
2. 상층ㆍ하층간 피난구의 수평거리는 15센티미터 이상 떨어져 있을 것
3. 아래층에서는 바로 위층의 피난구를 열 수 없는 구조일 것
4. 사다리는 바로 아래층의 바닥면으로부터 50센터미터 이하까지 내려오는 길이로 할 것
5. 덮개가 개방될 경우에는 건축물관리시스템 등을 통하여 경보음이 울리는 구조일 것
6. 피난구가 있는 곳에는 예비전원에 의한 조명설비를 설치할 것
⑤ 제2항제2호에 따른 건축물의 외벽과 바닥 사이의 내화채움방법에 필요한 사항은 국토교통부장관이 정하여 고시한다. <신설 2012. 1. 6., 2013. 3. 23., 2019. 8. 6., 2021. 3. 26.>
⑥ 법 제49조제2항 단서에 따라 영 제46조제7항에 따른 창고시설 중 같은 조 제2항제2호에 해당하여 같은 조 제1항을 적용하지 않거나 완화하여 적용하는 부분에는 다음 각 호의 구분에 따른 설비를 추가로 설치해야 한다. <신설 2022. 4. 29.>
1. 개구부의 경우: 「화재예방, 소방시설 설치ㆍ유지 및 안전관리에 관한 법률」 제9조제1항 전단에 따라 소방청장이 정하여 고시하는 화재안전기준(이하 이 조에서 “화재안전기준”이라 한다)을 충족하는 설비로서 수막(水幕)을 형성하여 화재확산을 방지하는 설비
2. 개구부 외의 부분의 경우: 화재안전기준을 충족하는 설비로서 화재를 조기에 진화할 수 있도록 설계된 스프링클러
